MIL-C-27500 Cables | NEMA WC 27500線纜定義

MIL-C-27500電纜| NEMA WC27500電纜代碼構成

m27500電纜產品由軍用規格的內導體組成，單層或雙層屏蔽層和或單層或雙層護套。由于該種線纜具有比較寬泛的溫度工作范圍，使得這種軍用規格電纜非常適合在飛機和地面保障設備的使用，除了作為國防和航空航天電纜應用，這種高性能的軍用規格的電纜也廣泛的應用于電氣設備應用領域中。

該M27500電纜規格通常用來描述存在于航空電子，航空航天和機身應用領域中的屏蔽和非屏蔽電纜結構。電路識別，導體尺寸，絕緣類型，導線的數量，屏蔽材料和護套材料都根據本命名法則規定。單芯導體，雙絞線和多芯電纜甚至10芯導體線纜都包括在內。

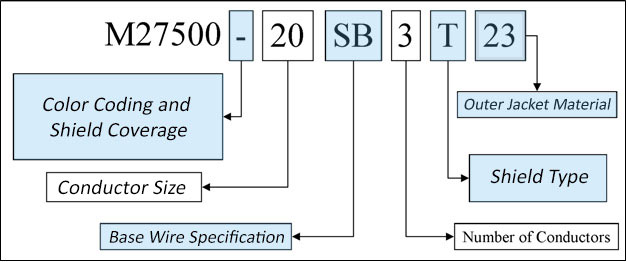

MIL-C-27500電纜| NEMA WC27500電纜代碼構成

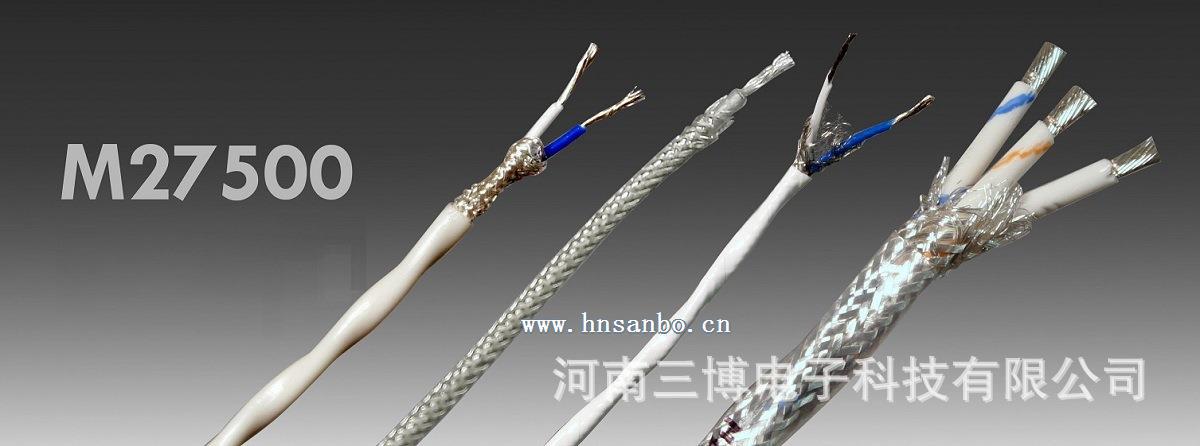

MIL-C-27500電線（電纜M27500）

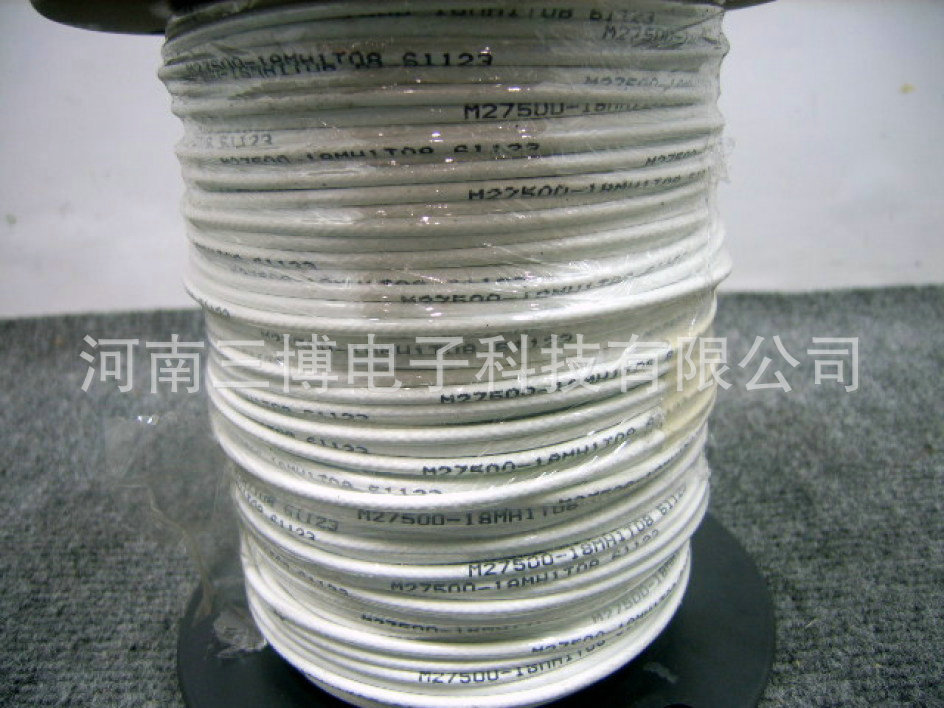

MIL規格電線
NEMA WC27500

表1: M27500線纜基本描述
代碼	SAE 標準組件	代碼	SAE 標準組件	代碼	SAE 標準組件
A	AS50861/1	MD	AS81044/5	SM	AS22759/41
AA	AS50861/5	ME	AS81044/6	SN	AS22759/42
AB	AS50861/6	MF	AS81044/7	SP	AS22759/43
AD	AS50861/7	MG	AS81044/8	SR	AS22759/44
B	AS50861/2	MH	AS81044/9	SS	AS22759/45
C	AS50861/3	MJ	AS81044/10	ST	AS22759/46
CA	AS22759/13	MK	AS81044/11	SV	AS22759/47
CB	AS22759/14	MW	AS81381/11	SW	AS22759/48
CC	AS22759/15	ML	AS81044/12	SX	AS22759/49
DB	AS22759/180	MM	AS81044/13	SY	AS22759/50
DC	AS22759/181	MR	M81381/7	TA	AS22759/8
DE	AS22759/182	MS	M81381/8	TE	AS22759/16
DF	M22759/183	MT	M81381/9	TF	AS22759/17
DG	AS22759/184	MV	M81381/10	TG	AS22759/18
DH	AS22759/185	MW	M81381/11	TH	AS22759/19
DJ	AS22759/186	MY	M81381/12	TK	AS22759/20
DK	AS22759/187	NA	M81381/13	TL	AS22759/21
DL	AS22759/188	NB	M81381/14	TM	AS22759/22
DM	AS22759/189	NE	M81381/17	TN	AS22759/23
DN	AS22759/190	NF	M81381/18	VA	AS22759/5
DP	AS22759/191	NG	M81381/19	WA	AS22759/6
DR	AS22759/192	NH	M81381/20	WB	AS22759/80
E	AS22759/2	NK	M81381/21	WC	AS22759/81
EA	AS822759/1	NL	M81381/22	WE	AS22759/82
F	M8777 (MS27110)	P	AS50861/4	WF	AS22759/83
H	M8777 (MS25471)	RA	AS22759/3	WG	AS22759/84
JA	M25038/1	RB	AS22759/4	WH	AS22759/85
JB	AS22759/28	RC	AS22759/11	WJ	AS22759/86
JC	AS22759/29	RE	AS22759/12	WK	AS22759/87
JD	AS22759/30	SA	AS22759/7	WL	AS22759/88
JE	AS22759/31	SB	AS22759/32	WM	AS22759/89
JF	M25038/3/TD>	SC	AS22759/33	WN	AS22759/90
LE	AS22759/9	SD	AS22759/34	WP	AS22759/91
LH	AS22759/10	SE	AS22759/35	WR	AS22759/92

表2: M27500 電纜屏蔽描述


單層屏蔽代碼	雙層屏蔽代碼	屏蔽層材質描述	屏蔽層最高耐溫
U	N/A	Not Shielded（沒有屏蔽）	N/A
T	V	Tinned Copper, Round（鍍錫銅，圓）	150°C
S	W	Silver-Coated Copper, Round（鍍銀銅，圓）	200°C
N	Y	Nickel-Coated Copper, Round（鍍鎳銅，圓）	260°C
F	Z	Stainless Steel, Round（不銹鋼，圓）	400°C
C	R	Nickel-Clad Copper, Round（鎳包銅，圓)	400°C
M	K	Silver-Coated High Strength Copper Alloy, Round(鍍銀高強度銅合金，圓)	200°C
$	+	Heavy Silver-Coated Copper, Round(重鍍銀銅，圓）	200°C
P	L	Nickel-Coated High Strength Copper Alloy, Flat（鍍鎳高強度銅合金，平）	260°C
G	A	Silver-Coated Copper, Flat（鍍銀銅，平）	200°C
H	B	Silver-Coated High Strength Copper Alloy, Flat（鍍銀高強度銅合金，平）	260°C
*	#	Nickel-Coated Copper, Flat（鍍鎳銅，平）	260°C
J	D	Tinned Copper, Flat（鍍錫銅，平）	150°C
E	X	Nickel-Coated High Strength Copper Alloy, Flat（鍍鎳高強度銅合金，平）	260°C
I	Q	Nickel-Chromium Alloy, Flat（鎳鉻合金，平）	400°C

表 3: M27500 線纜護套類別
單層護套代碼	雙層護套代碼	護套材質描述	護套最高耐受溫度
0	0	No Jacket（沒有護套）	N/A
1	51	Extruded PVC, White（擠出聚氯乙烯，白色）	90°C
2	52	Extruded Nylon, Clear（擠出尼龍，透明）	105°C
3	53	White Nylon Braid over Mylar（白色尼龍編織在聚酯薄膜）	105°C
4	54	Polyester Braid over Mylar（在聚酯薄膜聚酯編織）	150°C
5	55	Extruded FEP, Clear（擠出FEP、透明）	200°C
6	56	Extruded or Taped PTFE, White（擠壓或用聚四氟乙烯，白色）	260°C
7	57	PTFE Coated Glass Braid over PTFE（聚四氟乙烯聚四氟乙烯涂層玻璃編織物）	260°C
8	58	Extruded XL-PVDF, White（擠壓xl-pvdf，白色）	150°C
9	59	Extruded FEP, White（擠出FEP、白）	150°C
10	60	Extruded PVDF, Clear（擠出的聚偏氟乙烯，透明）	125°C
11	61	Polyimide Tape, FEP（聚酰亞胺膠帶，F(xiàn)EP）	200°C
12	62	Polyimide Tape, FEP, Polyimide（聚酰亞胺膠帶、FEP、聚酰亞胺）	200°C
14	64	Extruded ETFE, White（擠壓的ETFE膜，白色）	150°C
15	65	Extruded ETFE, Clear（擠出ETFE，清晰）	150°C
16	66	Nylon Braid, PTFE Tape（尼龍編織，聚四氟乙烯帶）	200°C
17	67	Extruded ECTFE, White（擠壓ECTFE，白色）	150°C
18	68	Extruded ECTFE, Clear（擠壓ECTFE，清晰）	150°C
20	70	Extruded PFA, White（擠壓的PFA，白色）	260°C
21	71	Extruded PFA, Clear（擠壓的PFA，清晰）	260°C
22	72	Polyimide Tape, FEP Wrap, Polyimide（聚酰亞胺膠帶，F(xiàn)EP包，聚酰亞胺）	200°C
23	73	Extruded XL-ETFE, White（擠壓xl-etfe，白色）	200°C
24	74	PTFE Tape over TFE/Polyimide（聚四氟乙烯膠帶在TFE /聚酰亞胺）	200°C
25	75	Smooth PTFE Tape over TFE/Polyimide（（光滑的聚四氟乙烯膠帶在TFE /聚酰亞胺）	260°C
26	76	Extruded Low Fluoride XL-ETFE, White（擠壓低氟xl-etfe，白色）	200°C

表4：M27500電纜屏蔽覆蓋和顏色編碼
85%屏蔽覆蓋代碼	90%屏蔽覆蓋代碼	M27500電纜術語	內芯線識別方法
-	C	Preferred Method, Table 4A	White wire with colored stripes per Table 4A. Wire 1 has no stripe. Wires 11-15 have double stripes.
F	H	Preferred Method, Table 4B	White wire with colored stripes per Table 4B. Wire 5 has no stripe. For wires 11-15, insulation is first color, stripe is second color.
A	D	Optional Method A, Table 4A	Solid Colored Wire. Wires 11-15 have a stripe in a lighter shade of base color.
G	J	Optional Method A, Table 4B	Solid Colored Wire. Wires 11-15, insulation is first color, stripe is second color.
B	E	Optional Method B, Table 4C	Wire insulation color is based on AWG size. Bands of contrasting color denote wire number (per table 4D)
K	M	Optional Method C, Table 4C	Wires are all same color based on AWG size. Numbers of contrasting color printed to denote wire number
L	N	Optional Method D	White wires with numbers of contrasting color printed to denote wire number
85% Shield Coverage Code	90% Shield Coverage Code	M27500 Cable Terminology	Componenet Wire ID Method
-	C	優選的方法，表4A	白線，每個表4A彩色條紋。導線1具有沒有條紋。電線11-15有雙重條紋。
F	H	首選方法，表4B	白線，每個表4B彩色條紋。線材5沒有條紋。對于11-15電線，絕緣是第一種顏色，條紋是第二種顏色。
A	D	可選方法A，表4A	純色線。電線11-15在基本顏色的較淡的條紋。
G	J	可選方法A，表4B	純色線。導線11-15，絕緣第一顏色，條紋是第二顏色。
B	E	可選方法B，表4C	電線絕緣顏色基于AWG大小。對比色表示網線數的樂隊（每桌4D）
K	M	可選的方法C，表4C	電線是基于AWG大小都相同的顏色。對比色的數字印刷來表示線號
L	N	可選方法D	用對比色數的白線打印表示線號

表4A：M27500電纜顏色代碼表

Wire Number	color	Wire Number	color	Wire Number	color
1	White	6	Black	11	Blue/Blue
2	Blue	7	Yellow	12	Orange/Orange
3	Orange	8	Violet	13	Green/Green
4	Green	9	Gray	14	Red/Red
5	Red	10	Brown	15	Black/Black

表4B：M27500電纜顏色代碼表
Wire Number	color	Wire Number	color	Wire Number	color
1	Red	6	Black	11	Red/White
2	Blue	7	Brown	12	Blue/White
3	Yellow	8	Orange	13	Yellow/White
4	Green	9	Violet	14	Green/White
5	White	10	Gray	15	Black/White

表4C：M27500電纜顏色代碼按AWG大小
AWG Size	color	AWG Size	color	AWG Size	color	AWG Size	color
26	Black	24	Blue	22	Green	20	Red
18	White	16	Blue	14	Green	12	Yellow
10	Brown	8	Red	6	Blue	4	Yellow
2	Red	1	White	1/0	Blue	2/0	Green

表4D：m27500電纜的色標帶配置
Wire Number	Band Configuration	Wire Number	Band Configuration	Wire Number	Band Configuration
1	None	6	6 Narrow	11	1 Wide, 4 Narrow
2	2 Narrow	7	7 Narrow	12	1 Wide, 5 Narrow
3	3 Narrow	8	1 Wide, 1 Narrow	13	2 Wide, 1 Narrow
4	4 Narrow	9	1 Wide, 2 Narrow	14	2 Wide, 2 Narrow
5	5 Narrow	10	1 Wide, 3 Narrow	15	2 Wide, 3 Narrow
