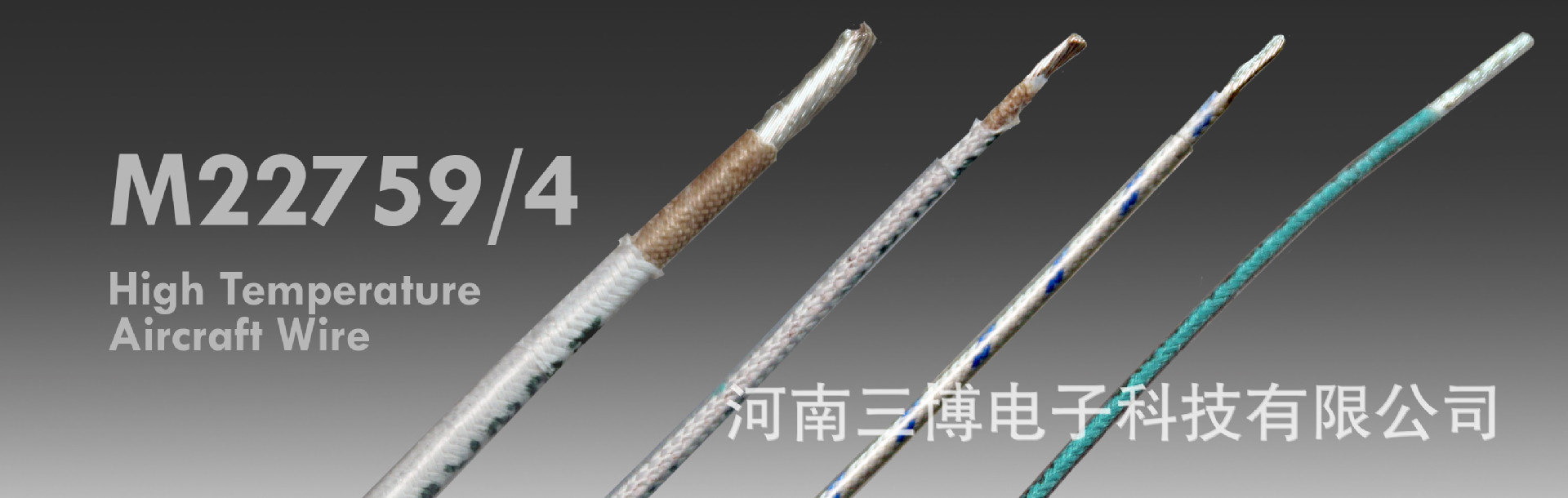

MIL-W-22759/4 | SAE AS22759/4

APPLICATIONS:
High temperature applications such as aircraft engines and where increased abrasion resistance is required。（應用：高溫耐磨損應用，例如必須增加耐磨損性的飛機發動機應用）

Durable M22759/4wire may be used in aircraft engines and in other military, government, or civilian applications where abrasion is present.（耐用的M22759/4線纜可應用于飛機發動機項目以及其他軍用民用政府機關領域的耐磨現實應用）
CHARACTERISTICS:（產品特性）
SAE AS22759/4 Wire
MIL Spec WireMIL-W-22759/4
Wire (M22759/4 Wire)
M22759/4 Wire Construction:（m22759/4線纜結構）
Conductor: Stranded Silver Plated Copper（導體：絞合鍍銀銅）
Insulation: PTFE, FEP, and Glass（絕緣材料：聚四氟乙烯（PTFE）聚全氟乙丙烯（FEP）玻璃纖維）
M22759/4 Wire Ratings:（m22759/4線纜等級）
Voltage: 600 Volts（額度電壓：600伏特）
Temperature: 200°C（最高溫度：200攝氏度）
線規范圍22-02
M27500 Component RB （m27500代碼 RB)
Mil-Spec: M22759/4(軍標代碼：M22759/4）
SAE Spec：AS22759/4（SAE 代碼：AS22759/4）
Insulation Material： Fluorinated Ethylene Propylene (FEP) （絕緣體材質：聚全氟乙炳烯（FEP)
Jacket Material： Polytetrafluoroethylene (PTFE) (護套材料聚四氟乙烯（PTFE）
Shield Impregnated Glass Braid (屏蔽：浸漬玻璃編織屏蔽）
Shield Material Polytetrafluoroethylene (PTFE) Coated Fiberglass （屏蔽材料聚四氟乙烯（PTFE）涂層的玻璃纖維）

PART NUMBER	AWG	Conductor Stranding	Approx LBS/MFT	Min O.D. (in)	Max O.D. (in)	Cond. Material	Max. Temp	Voltage
M22759/4-22-0	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-1	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-2	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-3	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-4	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-5	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-6	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-7	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-8	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-22-9	22	19/34	5.9	0.071	0.077	Silver-Coated Copper	200°C	600伏
M22759/4-20-0	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-1	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-2	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-3	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-4	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-5	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-6	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-7	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-8	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-20-9	20	19/32	7.9	0.079	0.085	Silver-Coated Copper	200°C	600伏
M22759/4-18-0	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-1	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-2	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-3	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-4	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-5	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-6	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-7	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-8	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-18-9	18	19/30	11	0.092	0.098	Silver-Coated Copper	200°C	600伏
M22759/4-16-0	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-1	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-2	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-3	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-4	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-5	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-6	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-7	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-8	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-16-9	16	19/29	13.6	0.99	0.998	Silver-Coated Copper	200°C	600伏
M22759/4-14-0	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-1	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-2	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-3	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-4	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-5	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-6	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-7	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-8	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-14-9	14	19/27	18.5	0.112	0.12	Silver-Coated Copper	200°C	600伏
M22759/4-12-0	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-1	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-2	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-3	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-4	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-5	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-6	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-7	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-8	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-12-9	12	37/28	26.6	0.129	0.137	Silver-Coated Copper	200°C	600伏
M22759/4-10-0	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-1	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-2	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-3	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-4	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-5	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-6	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-7	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-8	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-10-9	10	37/16	41.5	0.159	0.171	Silver-Coated Copper	200°C	600伏
M22759/4-8-0	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-1	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-2	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-3	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-4	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-5	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-6	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-7	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-8	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-8-9	8	133/29	77.4	0.228	0.242	Silver-Coated Copper	200°C	600伏
M22759/4-6-0	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-1	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-2	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-3	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-4	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-5	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-6	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-7	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-8	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-6-9	6	133/27	115	0.272	0.292	Silver-Coated Copper	200°C	600伏
M22759/4-4-0	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-1	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-2	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-3	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-4	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-5	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-6	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-7	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-8	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-4-9	4	133/25	184	0.336	0.366	Silver-Coated Copper	200°C	600伏
M22759/4-2-0	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-1	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-2	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-3	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-4	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-5	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-6	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-7	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-8	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-2-9	2	665/30	281	0.415	0.445	Silver-Coated Copper	200°C	600伏
M22759/4-1-0	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-1	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-2	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-3	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-4	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-5	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-6	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-7	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-8	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-1-9	1	817/30	358	0.465	0.495	Silver-Coated Copper	200°C	600伏
M22759/4-01-0	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-1	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-2	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-3	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-4	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-5	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-6	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-7	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-8	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-01-9	1/0	1045/30	436	0.5	0.55	Silver-Coated Copper	200°C	600伏
M22759/4-02-0	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-1	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-2	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-3	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-4	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-5	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-6	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-7	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-8	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
M22759/4-02-9	2/0	1330/30	554	0.56	0.61	Silver-Coated Copper	200°C	600伏
The asterisks in the above table shall be replaced by color code designators in accordance with MIL-STD-681.
0 - Black, 1 - Brown, 2 - Red, 3 - Orange, 4 - Yellow, 5 - Green, 6 - Blue, 7 - Violet, 8 - Gray, 9 - White
Example: Size 20, white - M22759/4-20-9; white with orange stripe -M22759/4-20-93.
